JH080100101

电       源:DC12V (DC8V-DC16V)/DC24(16V-DC30V)

功       耗:0.84W

工作电流:Max.70mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:81º/79º/136º/180º/105º(可调整/adjustable)

扭       矩:40N.cm

负载速度:6.0±1.5rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤500mA

空载噪音: ≤36dB(100mm)

负载噪音: ≤42dB

对接件型号 :Molex SD-98193-004

使用寿命:200000Cycels

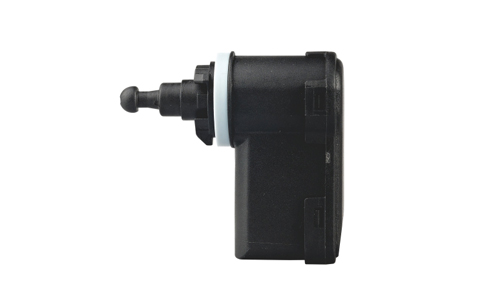

JH010300601

额定工作电压:24V

运行速度:≥0.5mm/s

行程:≤4.5mm

工作电流:≤0.2A

安装尺寸:SØ8 +0.10

内置

推拉力:≥40N

JH080200201

电       源:DC12V (DC8V-DC16V)/DC24(16V-DC30V)

功       耗:0.84W

工作电流:Max.70mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:90º(可调整/adjustable)

扭       矩:40N.cm

负载速度:3.5±1rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤500mA

空载噪音: ≤36dB(100mm)

负载噪音: ≤42dB

对接件型号 :护套:0402901   端子:0102503

使用寿命:200000Cycels

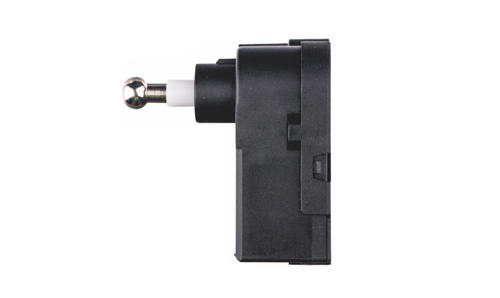

JH011500201

额定工作电压:24V

运行速度:≥0.5mm/s

行程:≤6.3mm

工作电流:≤0.2A

安装尺寸:SØ8.0±0.05

内置

推拉力:≥40N

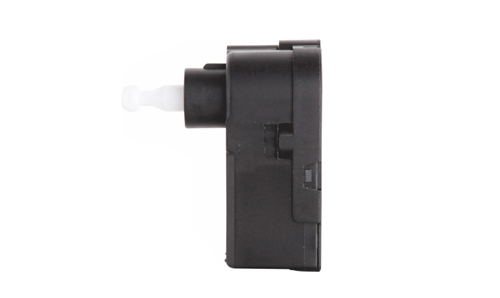

JH011500501

额定工作电压:24V

运行速度:≥0.5mm/s

行程:≤6.8mm

工作电流:≤0.2A

安装尺寸:SØ10-0.10

内置

推拉力:≥40N

9.51.01.011.001.01

驱动方式:双极性恒电流驱动

相  电 流:360mA

相       数:1-2 Phase 相

步  距 角:15º

行程解析度(每步):0.0363±0.026mm

单线圈电阻:7.9±0.6Ω

线圈电感:8±15%mH(1000Hz)

行       程:11(+0.2,-0.4)mm

出厂位置:34±0.3mm

轴向间隙:≤0.2mm

推  拉 力:(常温:≥30N)Tmin/Tmax:≥25N

最大静态轴向力:300N

噪       音:0.25m,≤60dB,15N

额定工作频率:200pps(整步),800pps(1/4步)

气密性:充气70kPa;保持20s 气压≥68.6kPa


JH080700101

电       源:DC12V (DC8V-DC16V-DC30V)

功       耗:0.84W

工作电流:Max.50mA

电       缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:149º(可调整/adjustable)

扭       矩:40N.cm

负载速度:4.5±1rpm

负载电流:≤200mA

堵转扭矩:≥90N.cm

堵转电流:≤400mA

空载噪音: ≤38dB

负载噪音: ≤45dB(100mm)

对接件型号 :护套:TKD05MW   端子:6619253

使用寿命:200000Cycels


9.01.03.001.001.01

驱动方式:双极性恒电流驱动

相  电 流:350mA(整步),360mA(1/4FS)

相       数:2 Phase 相

步  距 角:18º

单线圈电阻:12.3±7%Ω

线圈电感:10.7±15%mH

轴向窜动量:0.25-0.4mm

牵入/牵出扭矩:≥6.5mN.m(常温、低温、高温)

端盖的耐拉拔力:300N Max

噪       音:0.25m,≤50dB,额定扭矩,额定负载

额定工作频率:200Hz(整步)

工作频率范围:100Hz~500Hz





JH090100201

电       源:DC24V (DC18V-DC32V)

额定频率:200Hz-250Hz

电缆:Max.1mX0.5mm2

转动方向:CW/CCW

转动角度:360º

电机步距角:15º

输出轴步距角:0.08º

齿轮传动比:190

额定扭矩:≥100N.cm

空载噪音: ≤38mA

负载噪音: ≤42dB(100mPm)

对接件型号 :A MP1355881-1  AMP965413-1

使用寿命:500000Cycels




JH0901003-01

马达直径:20mm

步距角:18°

齿轮传动比:1/320

输出齿轮每步精度:0.05625°

输出齿轮1圈马达步数:6400

输出齿轮速度:SPEED1 2.25rpm   SPEED2  3rpm

                         SPEED3  4rpm       SPEED4  5rpm

                         AUTO   SPEED  5rpm

工作温度:-40~85℃

储存温度:-40~100℃

噪音测试距离:10cm,负载10N  ≤45dB

噪音测试距离:10cm,无负载  ≤35dB

力矩:≥40N.cm

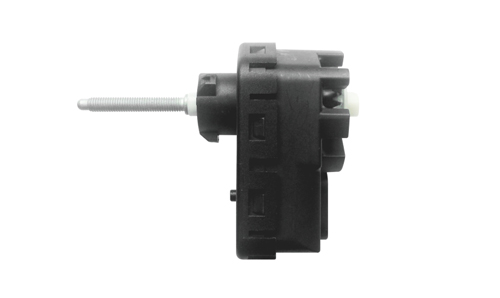

JH011701601

额定工作电压:24V

运行速度:≥0.5mm/s

行程:≤4.8mm

工作电流:≤0.2A

安装尺寸:M5*0.8-6g

外置

推拉力:≥40N


9.51.01.001.001.01

驱动方式:双极性恒电流驱动

相  电 流:500mA

相       数:2 Phase 相

步  距 角:15º

行程解析度(每步):1/30mm

单线圈电阻:7.9±0.6Ω

线圈电感:8±15%mH(1000Hz)

行       程:12.5±0.15mm

出厂位置:30±0.3mm

轴向间隙:≤0.2mm

推  拉 力:(常温:≥40N)Tmin/Tmax:≥30N

最大安装力:500N max

噪       音:0.25m,≤50dB,15N

额定工作频率:300pps(整步),600pps(1/2步)
